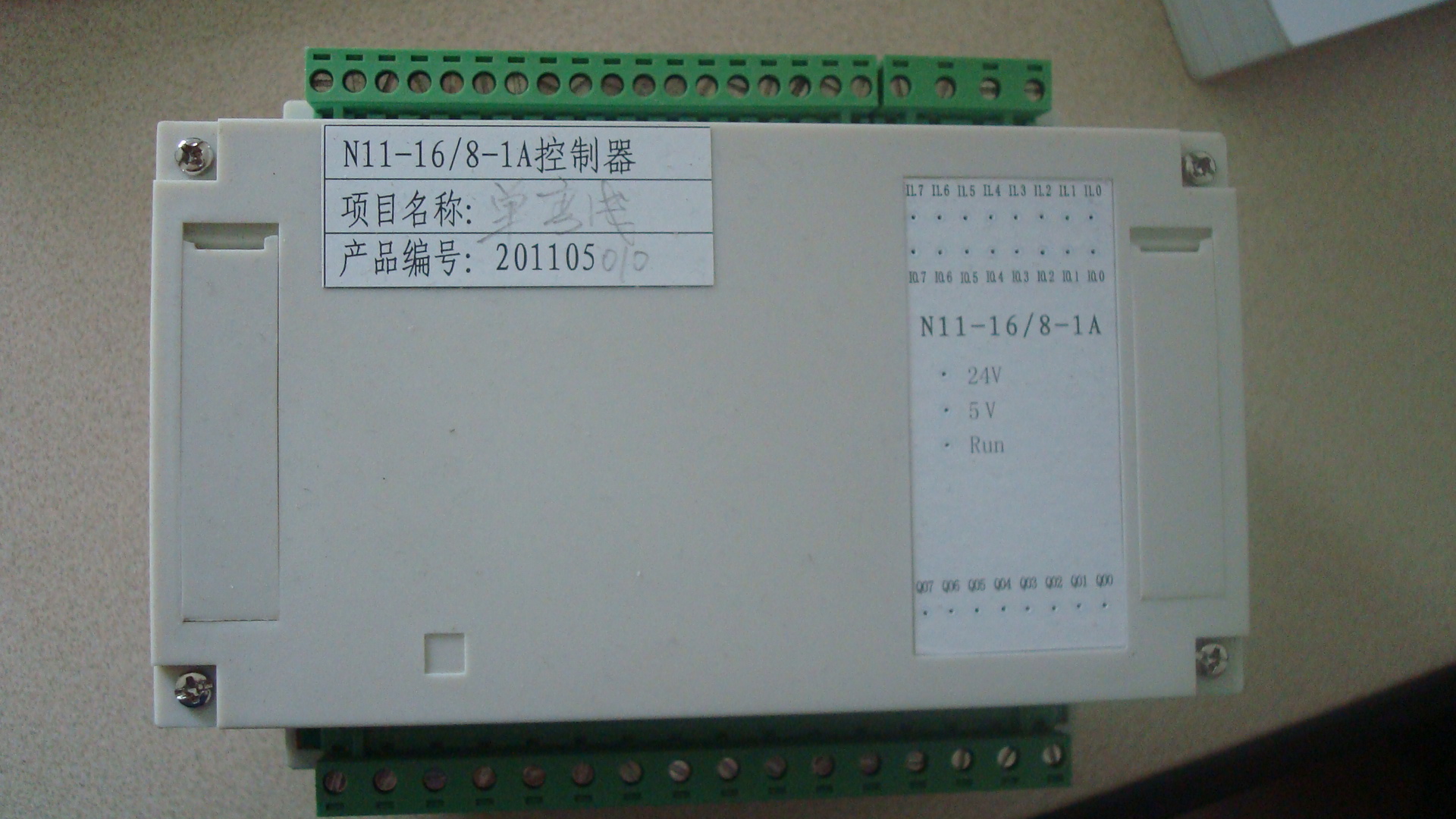

N10控制器简介

用途与目的

采用高性能单片机作为控制核心，用于烟包输送线上的位置检测及电机控制。

功能与技术要求

1. 数字量输入点数：16个DI，24VDC开关量，外接无源设备；
2. 数字量输出点数：8个功率继电器型DO，220VAC；
3. 控制器外部供电采用220VAC，自带过电压保护，220VAC转24VDC（2A），供内部继电器线圈和外部输入信号使用；
4. 外供电源、数字输入、数字输出及24VDC电源接线采用插接端子（螺丝型），外供电源和数字输入及24VDC电源端子在控制器上方，数字输出在控制器下方；
5. 控制器内部继电器外接220VAC，每输出回路的按额定电流10A考虑；
6. 控制应具备电源指示、运行指示、故障指示灯及输入输出指示灯，指示灯全部采用LED；
7. 电子元器件采用优等材质，使用寿命不低于5年；
8. 具有较强的抗干扰能力；
9. 防护等级IP00；
10. DN35导轨安装或者底部螺丝固定安装；
11. 环境温度0-40摄氏度；相对湿度40%-85%； 12.
12. 设备存放条件：温度-5—50摄氏度，相对湿度40%-95%；
